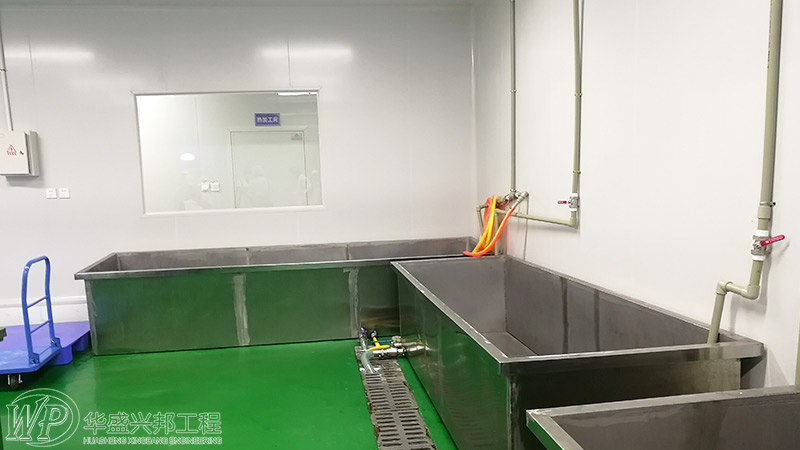

下面筆者談下藥廠設計之管道常用組成件選擇。
一、藥廠管道常用組成件選擇的一般要求
（1）原則。根據藥廠設計條件，按輸送流體的設計溫度、設計壓力及流體性質，并滿足試壓、吹掃、試車等開車時的工作條件，經濟 、安全地加以平衡
，綜合選用廉價材料，力求節省投資
，特別是使用昂貴材料時要進行技術經濟比較
。
（2）管子和組成件及其材質。應按國家最新頒發的國家標準和行業標準選用 ；對引進工程和涉外工程應采用ANSI、ASME
、API
、 ASTM
、MSS等標準或根據合同規定采用有關標準
。
二、管子
（1）管子通徑和壁厚的確定
①管子的公稱通徑是指管子的名義直徑 。公制系列尺寸以毫米為單位表示
；英制系列尺寸以英寸為單位表示。
②壁厚有兩種表示方法:用毫米表示壁厚，即管外徑壁厚；或用管表號（Sch）表示壁厚。
③管子壁厚的確定，應根據操作工況條件選擇標準的管道壁厚（特殊材質管子壁厚除外）
（2）管子選用。我國已編制了《化工配管用無縫及焊接鋼管尺寸選用系列》，在工程設計中優先選用Ia系列的管子外徑和各種管表號的管子。
（3）管件。管件選擇主要是根據用途、使用場合等來確定管件的種類，并按照所在管道的設計壓力、設計溫度來確定其溫度壓力等級以公稱壓力或管表號或壁厚表示該管件的等級。
三、法蘭
①公制管道法蘭優先選用《鋼制管法蘭、墊片、緊固件》歐洲體系；英制管道法蘭優先選用《鋼制管法蘭、墊片、緊固件》美洲體系。
②在選擇法蘭時必須注意法蘭的溫度—壓力等級。
③在劇烈循環條件下，應選用對焊法蘭。
④劇毒和有毒流體，不應選用平焊（平板式）法蘭，其法蘭的公稱壓力的選用宜留有≥25％的余量，公稱壓力不應低于2.0MPa；采用軟墊片時，應選用凹凸面或槽面的法蘭
四、螺栓、螺柱、螺母、墊圈
選用的緊固件應能充分使墊片密合，并使在所設計條件下都能保持接頭的密封性。
五、墊片
墊片選用按《鋼制管法蘭、墊片、緊固件》中的有關規定執行。
