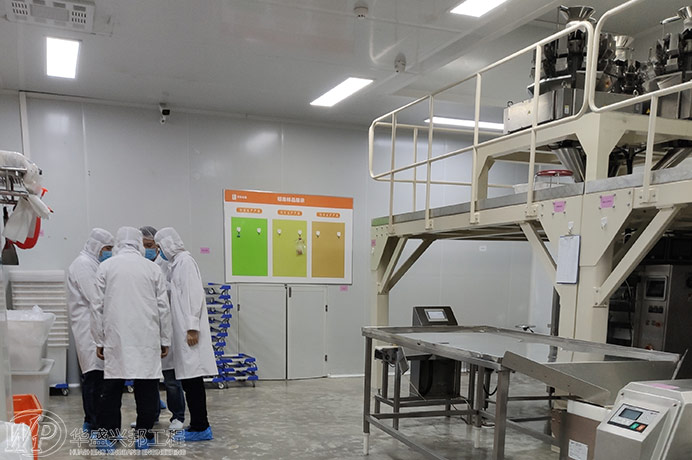

圖紙是任何工程的前提，下面成都凈化工程公司就談下藥廠潔凈室設計施工之圖紙的審核

。為了能對管路系統做到正確的制作與安裝，在制作與安裝前應對施工圖進行仔細審核，根據經驗，對以下一些問題的審核必須十分明確:

（1）圖名

、圖號、圖簽是否有誤；

（2）圖上比例是否正確一致

；

（3）系統名、房間名是否齊全一致

；

（4）軸線是否清楚正確

，其間距是否清楚；

（5）梁

、柱、地板、頂板的位置和尺寸是否正確；

（6）內墻分隔和尺寸是否清楚

；

（7）門、窗

、留洞的位置正確與否，留全與否；

（8）吊頂高度標注了沒有

；

（9）穿墻處和樓板的厚度

；

（10）梁體高度；

（11）參照其他圖紙和相鄰圖紙的表示是否明確

；

（12）順序尺寸特別是總尺寸和分尺寸是否對得上

；

（13）是否有數字標注遺漏或錯誤；

（14）頂

、墻、支架是否相撞；

（15）風管尺寸底標

、管距是否清楚；

（16）風管到軸線的定位尺寸是否清楚；

（17）風管到柱

、梁、板的距離是否清楚；

（18）附件、部件的定位尺寸和大小是否注明

；

（19）法蘭的位置有無限定

；

（20）送、回

、排、新風都標注否

（21）管道的上升、下降有無表示

；

（22）靜壓箱

、消聲器這些大部件是否尺寸齊全；

（23）上彎或下彎是否表示

；

（24）風量調節閥

、防火閥、電動閥的位置是否正確，妨不妨礙操作；

（25）有無必要畫剖面圖

，位置是否合適

（26）是否有送風口

、回風口、排風口方向的表示
