食品工廠設計裝修中潔凈車間配管種類和附件管材的選擇

文章來源作者：時間：2019-12-03 16:03

分享到新浪微博微信

一

、在食品工廠設計裝修中，潔凈室中的配管種類,除了設有通常一般廠房都設置的消防水管

、冷卻水管、生活用水管

、排水管

、一般壓縮空氣管外,通常還根據各類食品工廠潔凈室內產品品種的不同

、產品生產工藝的不同,要求供應各種類型

、各種純度等級的氣體、液體

、化學品用作原料

、保護介質或清洗劑或吹掃置換介質等,這些流體常常與產品直接接觸,因此要求供應不污染產品、雜質含量極微的流體

。在集成電路生產用潔凈室中通常有高純氣體配管,包括高純普氣(或大宗氣體)如H₂

、N₂、O₂

、Ar、He等;特種氣體如SCl₄

、SiH₄、PH₃

、B₂H₆

、AsH₃

、cl₂等;這些氣體常常分別具有可燃易燃

、窒息、強氧化

、腐蝕、有毒等性質

。高純水或超純水配管等

。在藥品生產用潔凈室中通常要求供應無熱原的注射用水

、滅菌消毒用純蒸汽或無菌蒸汽

、無菌壓縮空氣

、清洗用純水或配料用純水配管等

。因此對潔凈空配管可歸納為下列幾類。

、食品工廠凈化空調系統用冷凍水供回水配管、熱水供回水配管

、加濕用蒸汽管(藥品生產有時需純蒸汽管)等

。

2、產品生產用純水

、有超純水配管、注射用水管

、純水管,有時還有低溫純水管

、溫純水管等

。

、產品生產用高純氣體(含特種氣體管),這類高純氣配管有的潔凈室僅有數種,有的則有數十種,這里不一一列舉。

、產品生產或滅菌消毒用蒸汽管或滅菌蒸汽配管或純蒸汽配管;滅菌壓縮空氣管等

。

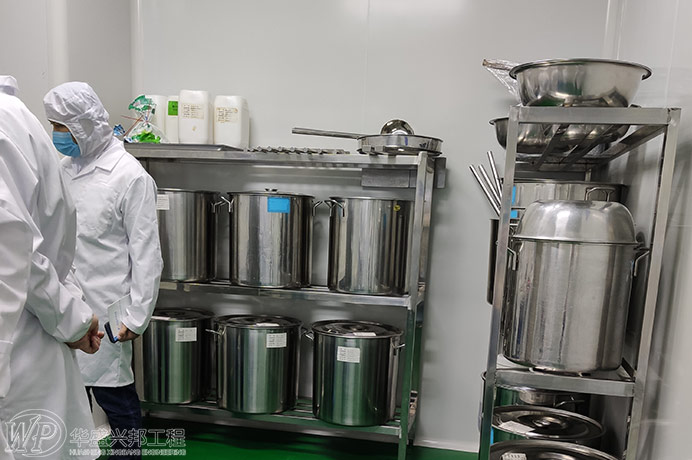

食品工廠設計裝修

二

、配管管材

、附件的選擇,如前所述食品工廠潔浄室內各類配管種類很多、性質各異

、純度要求嚴格,高品質的產品生產要求這些流體在輸送過程中不會受到沾污,這里所說的沾污包括化學的、機械的和微粒等的沾污,要使所選用的材質

、附件達到如上要求是十分困難的,比如若采用一般的不銹鋼管材和不銹鋼閥門,據有資料介紹此類閥門開關一次將會有≥0.1μm微粒數十顆帶入被輸送的流體中。因此目前在潔凈廠房的高純氣體輸送用管材主要采用不銹鋼電拋光管(EP管)或光亮退火管(BA管),閥門采用與管材相同材質的隔膜閥或波紋管閥.

潔凈室高純水

、注射用水的輸送用管材主要采用不銹鋼管和聚氯乙烯(UPVC

、Cl-PVC)

、聚丙烯(PP)

、丙烯腈-丁二烯-苯二烯(ABS)、聚偏氟乙烯(PVDF)等管材,閥門附件采用與管材相同材質的隔膜閥等

。對腐蝕性、有毒的化學品的輸送用管材,在微電子用潔凈廠房中采用PFA(四氟乙烯管)

。
