食品廠凈化車間氣體管道設計的要求

文章來源食品廠凈化車間施工公司作者：四川華盛興邦凈化工程有限公司時間：2020-04-16 16:48

分享到新浪微博微信

對于食品工廠來說

，在進行食品工廠設計的時候

，凈化車間氣體管道設計要尤為注意

，一定要按照安全設計規范來進行設計規劃

，下面華盛興邦就談下食品廠凈化車間氣體管道設計的要求

。

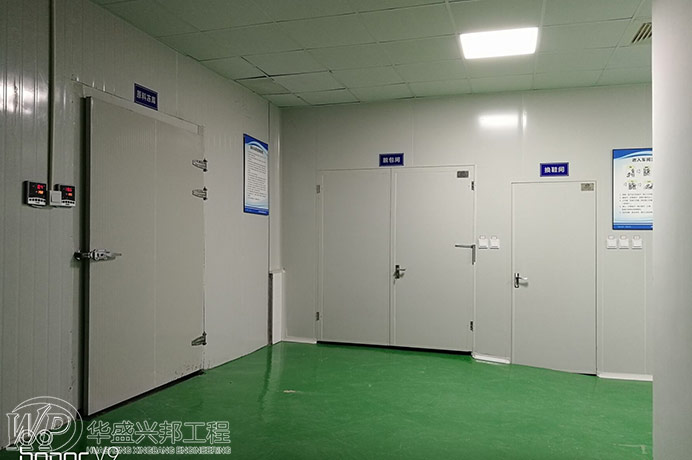

食品廠凈化車間

、氣體管道的干管

，應敷設在上

、下技術夾層或技術夾道內

，當與水

、電管線共架時，應設在其上部

。與本房間無關的管道不應穿過

。

2、凈化車間的氣體管道及管架宜設裝飾面板。當有可燃氣體管道時

，應敷設在裝飾面板外側

，水平敷設時應在其頂部。

、高純氣體管道設計應符合下列要求：

按氣體流量

、壓力或生產工藝需要確定管徑，氣體管道最小管徑不小于Φ6×1mm

。

管道系統應盡量短

，且不應出現不易吹除的“盲管”等死角。

管道系統應設必要的吹除口和取樣口

。

、氣體管道穿過凈化車間墻壁或樓板處的管段不應有焊縫。管道與墻壁或樓板之間應采取可靠的密封措施

。

、可燃氣體和氧氣管道的末端或最高點應設放散管。放散管引至室外應高出屋脊1m

，并應有防雨

、防雜物侵入的措施?div id="4qifd00" class="flower right">

？扇細怏w還應符合本規范第8.4.2條的要求

。

6、氣體凈化裝置應根據氣源和生產工藝對氣體純度要求進行選擇和配置

。氣體終端凈化裝置宜設在鄰近用氣點處

。

7、氣體過濾器應根據生產工藝對氣體潔凈度要求進行選擇和配置

。高純氣體終端過濾器應設在靠近用氣點處

。

8、進入潔凈廠房的氣體管道控制閥門

、過濾器

、減壓裝置、壓力表

、流量計

、在線分析儀等，宜集中設在氣體入口室

。

、甲類火災危險生產用氣體入口室的設置，應符合下列規定：

毗連布置時

，宜設在單層廠房靠外墻或多層廠房的最上一層靠外墻處

。

應有良好的通風

。

泄壓面積和電氣防爆應按現行國家標準《建筑設計防火規范》(GBJ 16)、《爆炸和火災危險環境電力裝置設計規范》(GB 50058)的規定執行

。
